　　在汇川PLC（H3U/AM600等）项目中，CANopen 编码器是高精度位置、角度、长度采集的常用配件，但很多工程师卡在 EDS 文件导入、节点 ID 配置、PDO 映射与数据回传这几步，要么通信失败，要么数据不更新。

　　本文把欧艾迪CANopen绝对值编码器在汇川AutoShop里的配置从头到尾讲透：从硬件接线→EDS导入→节点与波特率设置→PDO自动回传→实机数据读取→常见故障一站式解决，照着做就能一次通。以下为分阶段详细操作指南。

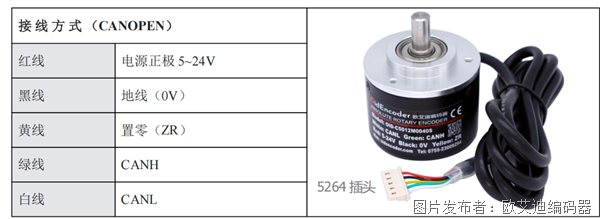

　　正确接线是通信基础，CAN_H、CAN_L 严禁接反，总线末端必须加终端电阻。

　　EDS 文件是 CANopen 设备的 “驱动字典”，导入失败会导致无法识别从站。

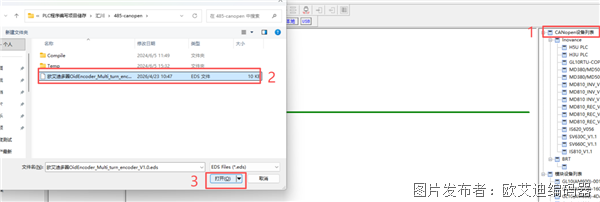

　　2. 在弹出的文件选择窗口中找到并选中欧艾迪编码器.eds文件，点击打开。

　　2. 在EDS文件生效后可以做设备树列表看到OID编码器的EDS文件，证明安装完成，可以进行下一步配置EDS文件(安装成功如图）

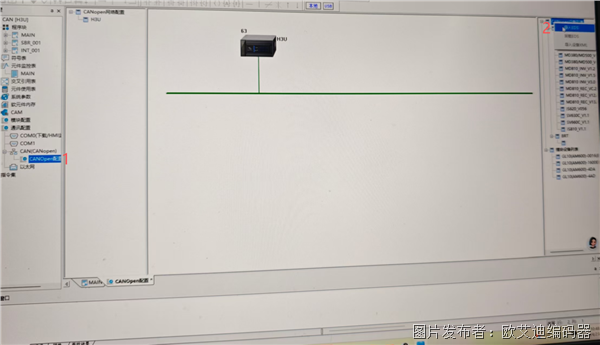

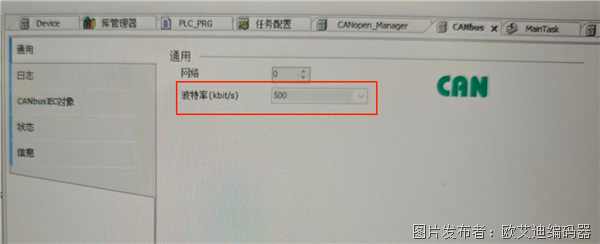

　　在 CANopen 设备树中找到欧艾迪编码器，拖拽到主站配置区域，双击编码器图标，打开从站配置界面，先确认设备与编码器波特率是否一致（欧艾迪CANOPEN编码器默认波特率500k）

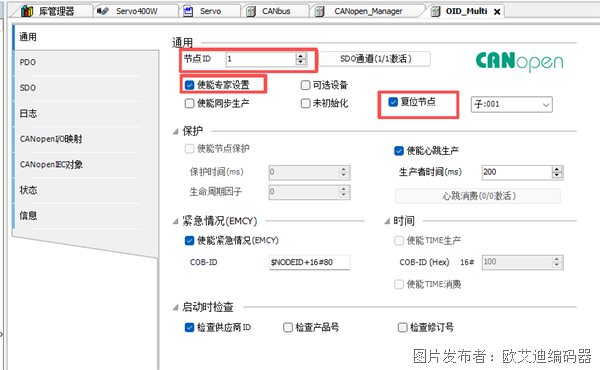

　　设置节点 ID（与编码器拨码设置一致，默认ID1，范围 1-127编码器）

　　必须勾选：使能专家设置（不勾选会导致无法完整配置EDS文件），展开完整配置界面

　　注：复位节点默认是勾选的，开启这个功能之后编码器配置过的参数在断电重启之后强制恢复成出厂设置，该功能建议不要勾选

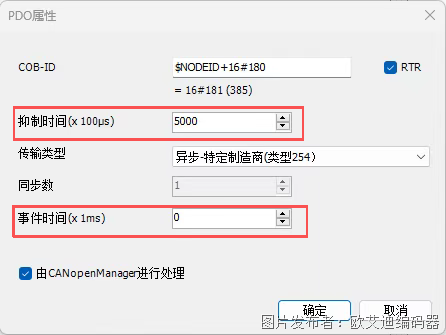

　　3.3事件时间默认是0（输入5ms）需要配置一个时间才能开启PDO自动回传，

　　3.时间的单位是ms，抑制时间是us，配置时两个参数的时间需要一致，开启异步自动上传

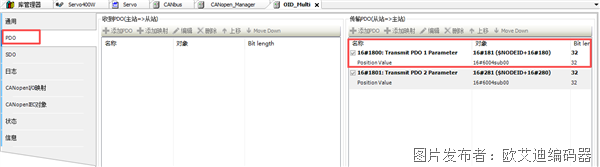

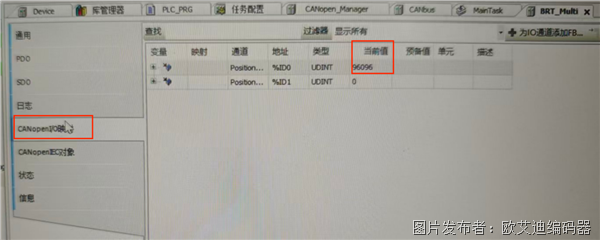

　　以上配置设置好后就可以到CANopen I/O映射，旋转编码器即可观察到当前数值是否变化，将该数据通过公式转换可以得到角度值、长度值、速度值。

　　CANopen总线凭借稳定、高速、多节点扩展的优势，在伺服、编码器、IO 模块中广泛使用。欧艾迪多圈/单圈 CANopen绝对值编码器搭配汇川PLC时，正确导入EDS文件、匹配节点 ID、配置PDO映射是稳定读取位置数据的关键。

　　本文以汇川 AutoShop为编程环境，提供可直接复现的标准配置流程，适用于 H3U、AM600、MC系列等支持CANopen的汇川 PLC，核心就3步：
